箱式變壓器結構特點
文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-10-07 09:25:20
導讀：箱式變壓器 的基本結構分為目字形和品字形,箱式骨架采用優質槽鋼和角鋼焊接而成，具有較高的機械強度。箱式外殼材料采用鋁合金板制作，有極好的防腐能力......

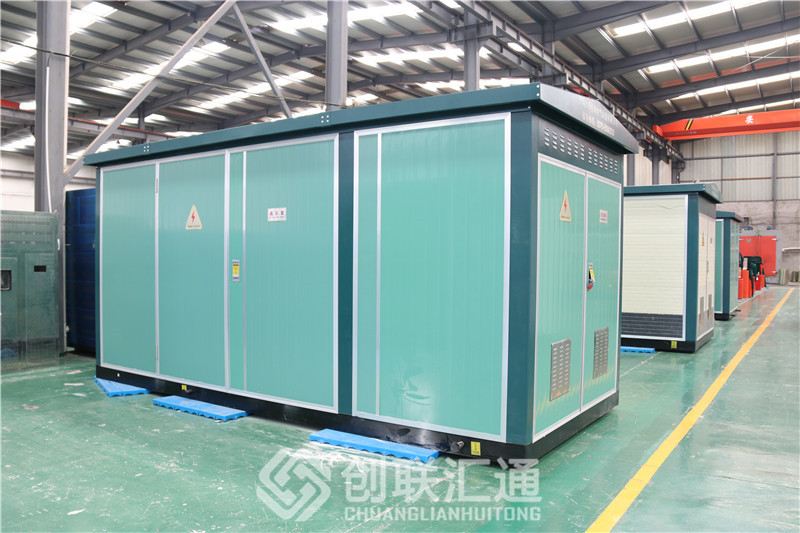

箱式變壓器的基本結構分為"目"字形和"品"字形,箱式骨架采用優質槽鋼和角鋼焊接而成，具有較高的機械強度。箱式外殼材料采用鋁合金板制作，有極好的防腐能力， 整體美觀的外形經噴漆著色可與周圍
環境相協調，精心設計的底部吊裝置，給安裝運輸移動提供了極大的方便。
環境相協調，精心設計的底部吊裝置，給安裝運輸移動提供了極大的方便。
箱式變壓器內是有先立的高壓室、變壓器室和低壓室，各室照明隨門的開閉自動關閉。
高壓室內裝有高壓環網開關設備，可根據用戶需要選用壓氣式、真空式負荷開關，且具有“五防”功能，當采用限流型高壓熔斷器時，當某相熔斷器熔斷時，負荷開頭自動分閘，避免了因缺相運行而引起故
障．
變壓器室可采用自然通風和自動控制的強迫散熱風冷裝置，具有隨溫度變化而自動控制的排風系統，能有效控制降低箱內溫度，滿足運行要求，根據用戶要求還采用防凝露的裝置．
低壓室具有低壓成套開頭設備的總體功能，供用戶挑選，高、低壓開頭柜均采用優質型鋼組裝而成，具有較強的防腐能力，高壓、低壓進出線一般為電纜，特殊需要高壓也可選用架空進線。
