如何區分干式變壓器與隔離變壓器
干式變壓器是指無需供助其它介質進行散熱方法的穩壓器。隔離變壓器指初、次級線圈之間在直流回路上是分隔的。操控穩壓器指用于機床,設備操控線路所用的穩壓器,一般是將高電壓穩為低電壓。

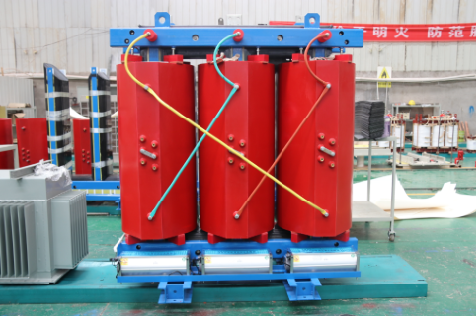

干式作為一個電力系統的電源需經過幾百上千安培的電流,繞組中有風道繞組內嵌溫度探頭(用于過載保護),變壓器本體外有貫流風機,本體一般是三柱雙層的三相結構。隔離變壓器有做電源的也有用于傳遞信號的,都是較小體積的,沒有上述結構,本體有三柱雙層的可是更多是雙柱單層的單相結構。

隔離是指變壓器原副邊繞線圈之間是電絕緣的。變壓器的阻隔是隔離原副邊繞線圈各自的電流。阻隔有很多種,關于低壓常見的變壓器先要是金屬繞線圈外面敷上絕緣漆,然后原副邊繞線圈繞在一閘鐵心上組成一個穩壓器。這種穩壓器的繞線圈運用的導線很多人就叫其漆包線。原因便是那層絕緣漆。這時原副邊便是靠那層漆絕緣的,即阻隔的。
關于高壓電力系統用的變壓器,依據結構分干式和油浸式變壓器。油浸式便是原副邊浸在油里增強阻隔效果。干式簡略講便是不用油只用空氣,但結構電絕緣要求較高,現在絕緣材料開展了,經過新的絕緣漆就可滿意高壓要求。干式穩壓器保護便利。
并無隔離變壓器先要用于電子管這一說法。由上面剖析可知變壓器的阻隔是變壓器的一種結構特征罷了。阻隔的效果便是避免原副邊電擊穿導通,原副邊導通可焚毀穩壓器和負載電路,如果是高壓電路結果愈加嚴峻。阻隔還可避免原邊攪擾電流對副邊的影響。
