怎么降低干式變壓器負載損耗
文章來源:北京創聯匯通電氣 ????? 發布時間: 2020-09-24 09:42:51
導讀:干式變壓器 負載損失占總損失的70%到80%,包括繞組直流電阻損失(基本損失)、導體渦流損失、并聯繞組導體之間的環路電流損失、結構部件(膠合板、鋼板、箱壁、螺栓、芯板等)的引線

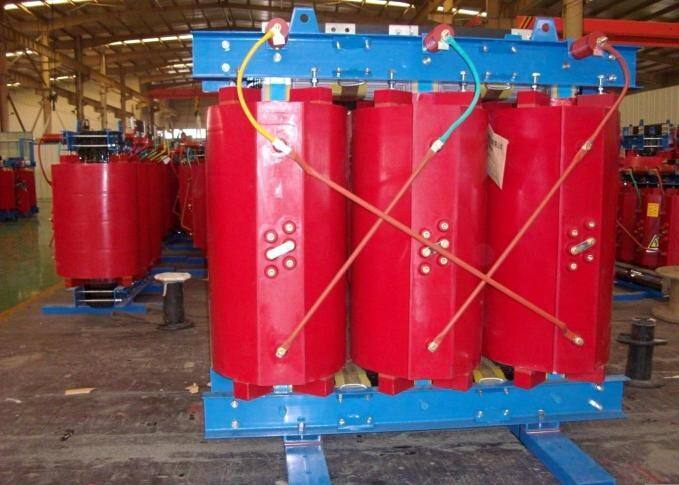

干式變壓器負載損失占總損失的70%到80%,包括繞組直流電阻損失(基本損失)、導體渦流損失、并聯繞組導體之間的環路電流損失、結構部件(膠合板、鋼板、箱壁、螺栓、芯板等)的引線損耗和分流損失。干式變壓器減少負荷損失的主要方法如下。

(1)干式變壓器限制因漏磁造成的附加損失。進行安培卷數的平衡計算,根據結果調整安培卷數。繞組采用“低-高-低”或“高-低-高”排列。限制扁平線的寬度和厚度。通過磁場計算選擇更佳的位置轉換方式。
(2)干式變壓器減小主絕緣結構和垂直絕緣結構的尺寸。高壓繞組采用“等沖擊電壓梯度”分布技術,可縮小縱向絕緣的尺寸。采用薄紙筒,卷線之間的油隙很小。采用紙箱進行主絕緣。形狀相同,采用等電位的成形部件,使角的形狀環和等電位線的形狀一致。設置軸向油道,多用乙醛清漆包線,用Q-2或QB型乙醛線代替0.45mm厚的紙包扁線,由于前兩次絕緣絕緣為2×(0.056-09.79)mm,繞繞組系數高,繞組絕緣要滿足要求。路力小;主絕緣(直徑、端部)距離適當減小。
(3)干式變壓器根據計算采用相應的過程。根據沖擊計算,確定縱向絕緣結構,并保持墊塊、柱和金屬部分的倒角良好形狀。計算泄漏磁場和旋渦分布,指導位移。繞線軸均勻分布。核心支柱是非磁性材料材料。核心支柱、磁軛采用特殊屏蔽,減輕電場。調壓卷線依次連接。采用組裝式,內卷線直接纏繞。絕緣筒嚴格控制高度和直徑的公差,采用組間間隙體積小、熱蓋新技術,采用整體支撐板和壓力板,在更換繞組位置時采用加壓干燥的dynasian紙,將繞組放在干燥保溫室以防潮。
