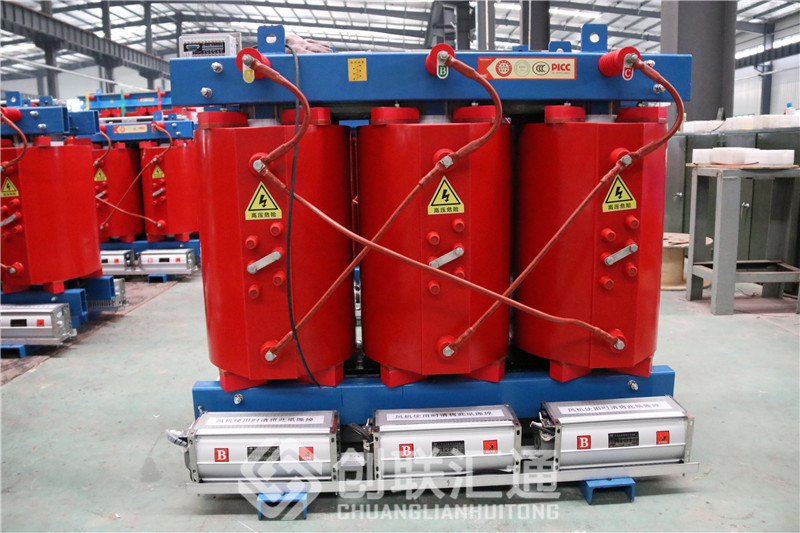

三相干式變壓器廣泛用于工礦企業、郵電、紡織、鐵路、建筑工地、學校、醫院、賓館、國防、科研等部門的電子計算機、精密機床、計算機體層掃描攝影(CT)、精密儀器、實驗裝置、電梯、進口設備及生產流水線的交流穩壓電源。同時也適用于電源電壓低、波動幅度小的低壓配電室。三相干式變壓器是各種電源及電氣設備的主要部件。

三相干式變壓器是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵心（磁芯）。在電器設備和無線電路中，常用作升降電壓、匹配阻抗，安全隔離等。在發電機中，不管是線圈運動通過磁場或磁場運動通過固定線圈，均能在線圈中感應電勢，此兩種情況，磁通的值均不變，但與線圈相交鏈的磁通數量卻有變動，這是互感應的原理。變壓器就是一種利用電磁互感應，變換電壓，電流和阻抗的器件。

三相干式變壓器工作原理

電磁感應的原理，利用電磁互感應，變換電壓，電流和阻抗。

尺寸規格：(長X寬X高)800X650X850(MM)，重量269KG

三相干式變壓器組成結構

1、器身（包括鐵芯、繞組、絕緣、引線等

2、變壓器油

3、油箱

4、冷卻裝置

5、調壓裝置

6、保護裝置（吸濕器、安全氣道、氣體繼電器、儲油柜及測溫裝置等)

7、出線套管

三相干式變壓器重要組成部件

1、鐵心材料

變壓器使用的鐵心材料主要有鐵片、低硅片，高硅片，的鋼片中加入硅能降低鋼片的導電性，增加電阻率，它可減少渦流，使其損耗減少。我們通常稱為加了硅的鋼片為硅鋼片，變壓器的質量所用的硅鋼片的質量有很大的關系，硅鋼片的質量通常用磁通密度B來表示，一般黑鐵片的B值為6000-8000、低硅片為9000-11000，高硅片為12000-16000。

2、繞制變壓器通常用的材料

漆包線，沙包線，絲包線，最常用的漆包線。對于導線的要求，是導電性能好，絕緣漆層有足夠耐熱性能，并且要有一定的耐腐蝕能力。一般情況下最好用Q2型號的高強度的聚脂漆包線。

3、絕緣材料

在繞制變壓器中，線圈框架層間的隔離、繞阻間的隔離，均要使用絕緣材料，一般的變壓器框架材料可用酚醛紙板制作，層間可用聚脂薄膜或電話紙作隔離，繞阻間可用黃臘布作隔離。

4、浸漬材料

變壓器繞制好后，還要過最后一道工序，就是浸漬絕緣漆，它能增強變壓器的機械強度、提高絕緣性能、延長使用壽命，一般情況下，可采用甲酚清漆作為浸漬材料。

三相干式變壓器技術參數

額定容量：30至3150KVA

高壓：11/10.5/10/6.3KV

低壓：0.4KV

阻抗電壓：4/4.5%
